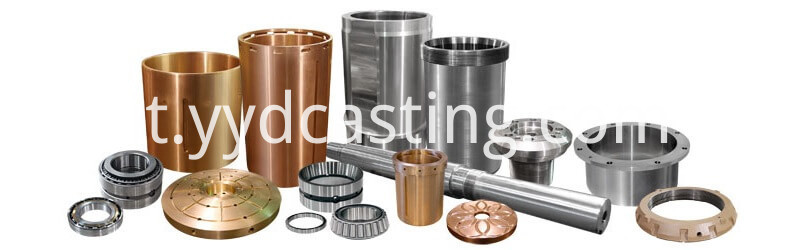

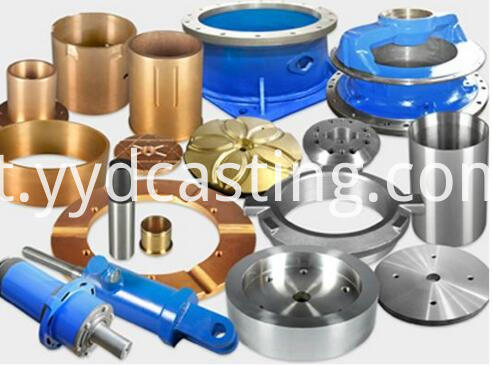

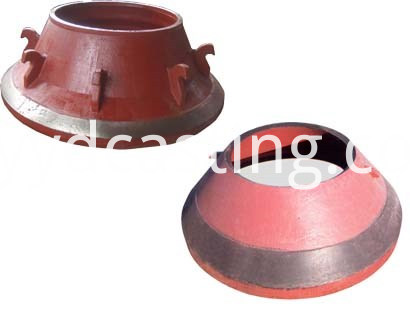

Shenyang YYD è in grado di produrre pezzi di ricambio e parti resistenti all'usura idonee per frantoio conico della serie Metso.
Comprende: viti di bloccaggio, tramoggia, cono, sfera, cono, telaio principale dell'anello di regolazione, piastrella sferica, boccola conica dinamica, albero di trasmissione, manicotto dell'albero di trasmissione, albero principale, cuscinetto di spinta eccentrico, piastra di contrappeso, gruppo di rilascio del ferro, boccola eccentrica, manicotto eccentrico, cono pneumatico, fodera a cono, rivestimento, cono fisso, motore idraulico, cilindro di chiusura, anello tagliente, alimentatore a disco, corona dentata, tenuta a T, manicotto orizzontale in rame, asse orizzontale e così via.
Il cliente può anche ordinare l'assemblaggio ad un prezzo favorevole. Comprende il gruppo telaio principale, il gruppo cono fisso, il gruppo cono mobile, il gruppo piastrellatura sferica, il gruppo manicotto eccentrico, il gruppo contrappeso, gruppo ingranaggi, gruppo anello di regolazione, gruppo albero orizzontale e così via.
I modelli applicabili sono: HP100, HP200, HP300, HP400, HP500, HP800, HP3, HP4, HP5, HP6, HP7, HP8;
GP11F, GP11M, GP100, GP200, GP300, GP550;
GP100S, GP200S, GP300S, GP500S
Essendo una delle parti più importanti della macchina frantumatrice a cono, del mandrino e della boccola del mandrino, i nostri denti e la lingua, se il frantoio a cono e la boccola non sono correttamente montati, nel funzionamento dell'apparecchiatura pongono grandi rischi per la sicurezza, come il bloccaggio , errore causato dalla velocità del mandrino. Questo articolo introduce principalmente l'installazione della boccola principale del frantoio a cono, in modo da assicurare il buon contatto tra i componenti e ridurre il verificarsi del guasto della macchina volante del frantoio a cono.
1. Controllare che la guarnizione di chiusura in resina epossidica nello scivolo superiore del manicotto eccentrico sia stata pulita. La superficie del foro del manicotto eccentrico è pulita, pulire accuratamente la superficie della boccola e rimuovere la superficie di parti non qualificate.
2, mettere il ghiaccio secco nel rivestimento del rivestimento per ridurre la boccola. Se una barra 100x100 è posizionata al centro della boccola, il ghiaccio secco da 90 kg sarà riempito nella cavità interna della boccola, lasciando abbastanza spazio per mettere abbastanza ghiaccio secco per raffreddare la boccola.
3, avvolgere alcuni strati di strato isolante in fibra di vetro all'esterno della boccola per evitare il gelo esterno della boccola, e lo strato avvolgente aiuta anche a raffreddare più completamente. Dopo il raffreddamento a caldo 2h, vengono misurati il diametro esterno della boccola e il diametro interno del manicotto eccentrico, e viene confermato che la boccola è stata completamente raffreddata.
4, i due bulloni ad anello sono avvitati nella parte superiore del manicotto, con bullone ad anello e boccola della rondella collegati in allineamento, la parte superiore del manicotto eccentrico e il foro del manicotto eccentrico, si restringono velocemente nel foro interno della boccola del manicotto eccentrico, della scanalatura e del foro, pagano attenzione per l'olio lubrificante sul foro Bush deve essere con il corrispondente il foro sul manicotto eccentrico è completamente acceso.
5. Una volta installata la boccola, la parte superiore della boccola deve essere piatta con la parte superiore del manicotto eccentrico. Quindi, secondo le istruzioni della resina epossidica, la resina epossidica e l'agente indurente vengono miscelati secondo il rapporto e le esigenze operative, e quindi versati nella scanalatura del manicotto eccentrico e nella parte superiore della boccola. Prima di riempire la baderna, il manicotto eccentrico e il riempitivo di chiusura in resina epossidica devono essere controllati a temperatura ambiente di 16-30 gradi. Quando lo stucco di bloccaggio è completamente indurito, la guarnizione di bloccaggio in sospeso può essere rettificata.
